CDZH卧式燃煤热水锅炉

免费咨询
CDZH卧式燃煤热水锅炉

CDZH卧式燃煤热水锅炉

产品介绍: CDZH卧式燃煤热水锅炉是一种卧式三回程水火管混合式锅炉,配有鼓风机、引风机进行机械通风,锅筒内布置螺纹烟管,采用漏煤极少的活动炉排,结构合理,热效率高,大大节约能耗。,经久耐用,使用寿命长,本体布置紧凑,占地面积小,运输方便,采用快装出厂,安装周期短,应用广泛。

  • 额定蒸发量0.1吨-20吨
  • 额定蒸汽压力无压运行
  • 适用燃料燃煤、柴

7*24小时咨询热线:15083189889

产品详情

  CDZH卧式燃煤热水锅炉是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。

 采用轻型活动炉排采用人工加料,配有鼓风机、引风机进行机械通风。该燃煤锅炉前后拱采用新型的节能技术炉拱。燃料从料斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。

  CDZH卧式燃煤热水锅炉是指燃料以煤燃料的锅炉,主要用于加热热水。燃煤热水锅炉包括炉壳、炉膛、烟火道、水夹层,炉膛位于炉壳内下部,烟火道下端与炉膛上端连接,水夹层位于炉壳内侧并介于炉壳与炉膛及烟火道之间;在所述炉壳上下部分别有出水口和回水口,在对应炉膛中部的炉壳一侧有炉口,在炉壳顶部有排烟口,所述的烟火道有多个并竖向间隔布置,在每一烟火道间为水夹层,所述的水夹层的内侧均复合一层搪瓷层。燃煤热水锅炉的设计、制造严格按照《小型和常压热水锅炉安全监察规定》和JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、《锅壳锅炉本体制造技术条件》的要求严格执行。

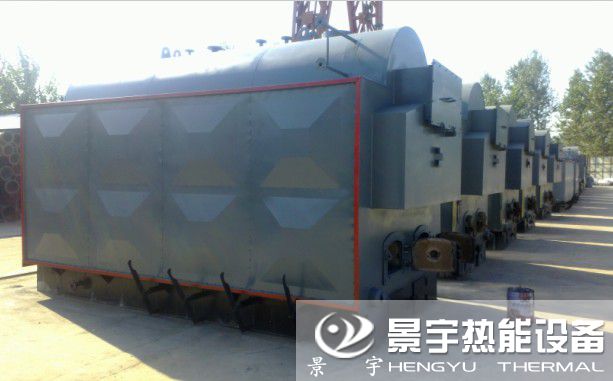

CDZH卧式燃煤热水锅炉图片 卧式燃煤热水锅炉运行原理图



产品性能

1、锅炉按照常压设计,炉体顶部设有通大气口,锅炉无压力运行,燃烧运行安全可靠。常压热水锅炉可以安装在任何使用的地方,并且不受层次繁多的逐年监检的程序限制,因而近几年得到了迅速的发展。

2、立式燃煤常压热水锅炉,主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成,燃烧室布置在炉胆内,燃料在固定炉排上燃烧,自然通风,烟气在炉胆内横向冲刷横水管,经冲天管、烟囱排入大气。

3、 CDZH卧式燃煤热水锅炉,炉膛采用水冷弯管结构,四周是炉胆,受热面积大,热效率高,节能降耗;外壳采用椭圆型封头,炉排采用铸铁圆形炉排,经久耐用,使用寿命长。

4、卧式燃煤热水锅炉在结构上属单锅筒纵置式,炉膛左右两侧装有水墙管,并形成翼形烟道,锅筒内布置螺纹烟管,采用漏煤极少的活动炉排,结构合理,热效率高,大大节约能耗。

5、CDZH卧式燃煤常压热水锅炉,采用单锅筒纵向布置的三回程水火管式结构,炉膛两侧密布光管水冷壁管,设计结构合理紧凑;受热面积大,烟气流程长,传热效果好,排烟温度低,所以热效率高,运行成本低,使用更经济。

6、CDZH卧式燃煤锅炉,燃料在炉排上燃烧后,火焰经过矮墙到燃烬室,从燃烬室经两侧翼形烟道到前烟箱,再由烟管管束到后烟室,然后由引风机抽引通过烟囱排入大气,不仅可防止锅壳底部受炉膛高温辐射,而且可使高温管板入口烟温下降,加之辅以回水引射,锅筒底部无死水区,还可以有效防止管板因过冷、沸腾而结垢及炉底凸包,烟气转向烟室可起除尘作用,也降低了原始排尘浓度。

7、CDZH燃煤常压热水锅炉,受热面积的管子全部是直管,并且有足够的清污手孔装置,便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉,上部配有足够大的人孔,人员可以从人孔进入炉体内部,大大方便了检查和维修锅炉。

8、锅炉本体布置紧凑,占地面积小,运输方便,采用快装出厂,安装周期短,安装费用低,用户投入资金少,回收效益快。

9、燃煤热水锅炉广泛适用于工厂、宾馆、医院、办公楼、学校、洗浴中心、浴池等企事业单位,满足使用单位的洗浴、生活热水及取暖要求。

                              CDZH卧式燃煤热水锅炉参数


项目
型号
额定热功率
Kcal/h MW
取暖面积m2

供/回水温度℃
热效率%
额定压力Mpa

整机重量Kg

耗煤量kg/h

外形尺寸
直径mm×高mm
CDZH0.7-90/70-AII
60
0.7
6000
95/70


82


0


9500
154
2600×1700×2450
CDZH1.4-90/70-AII
120
1.4
12000
11200
308
3400×2200×2600
CDZH2.1-90/70-AII
180
1.4
18000
15500
463
3600×2400×2900
CDZH2.8-90/70-AII
240
1.8
24000
16500
617
4300×2500×3100
CDZL0.7-90/70-AII
60
2.1
6000
12500
154
4000×1700×2600
CDZL1.4-90/70-AII
120
1.4
12000
17800
308
5000×2200×2800
CDZL2.8-90/70-AII
240
2.8
24000
27800
617
6000×2500×3400
CDZL4.2-90/70-AII
360
4.2
36000
32000
926
7200×2600×3800
