产品详情

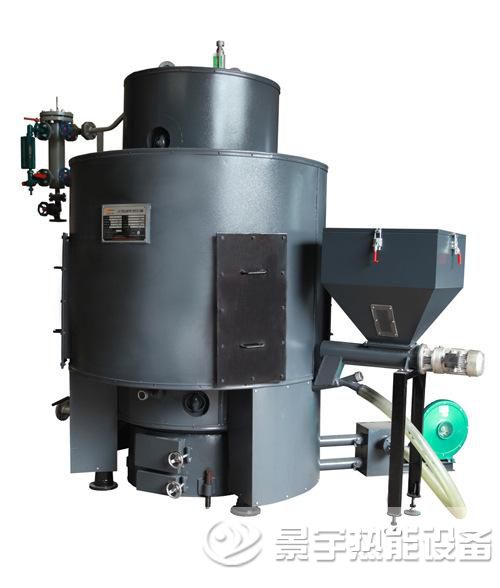

立式生物质锅炉由封头、锅筒、炉胆顶、炉胆、弯水管等主要受压部件组成。锅炉炉排搁置在炉胆内 U 形下脚的上部 , 火焰直接冲刷炉胆和装在炉胆内的弯水管；立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。

燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，该锅炉设计合理，结构简单，操作、维修方便，占地面积小，基建投资少，是小型企事业单位生产用汽，取暖等较理想的设备之一。

产品性能

设计性能先进：

1、该锅炉主要受热面管采用国标3087低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。左右集箱采用无缝钢管制成。

2、锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。

3、炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。

4、水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。

5、燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。

6、节能环保：采用新气化燃烧技术，设置了先进的气化旋转燃烧室，内置旋流二次配风，使燃料燃烧更加充分。

7、并采用高效传热元件-螺纹烟管，配以合理的烟气流速，使锅炉热效率更高。热效率高达85%以上。

8、锅炉采用国家推广的绿色可再生生物质木质颗粒燃料，CO2达到零排放，烟尘排放浓度小于50mg/m3，烟气度黑小于林格曼I级，各项指标均达到国家一类地区环保标准。

9、运行费用低：由于锅炉本身所使用的燃料木质生物质颗粒是属于国家支持推广的新型环保燃料，是一种可再生资源。具有热值高，成本低，来源广泛的特点。其运行成本仅是电锅炉的四分之一，燃油（气）锅炉的二分之一以下。

10、自动化程度高：数字集成控制器，可按用户设定自动控制器燃烧工况，操作简单方便，自动点火，自动上料，自动清灰，燃气锅炉操作同等方便。

11、安全：采用高标准，高质量的辅机，附件和自动控制设备，保证锅炉安全、稳定运行。

12、外观新颖：锅炉设计美观大方。

名称	CLSG0.14-95-70-T	CLSG0.21-95-70-T	CLSG0.35-95-70-T	CLSG0.49-95-70-T	CLSG0.7-95-70-T	CLSG1.05-95-70-T	CLSG1.4-95-70-T	CLSG2.1-95-70-T	CLSG2.8-95-70-T
额定热功率（MW）	0.14	0.21	0.35	0.49	0.7	1.05	1.4	2.1	2.8
出水温度（℃）	95	95	95	95	95	95	95	95	95
回水温度（℃）	70	70	70	70	70	70	70	70	70
热效率（%）	85%	85%	85%	85%	85%	85%	85%	85%	85%
受热面积（㎡）	8.1	12.3	19.2	24.3	39.5	48.9	74.6	109	215
外形尺寸	900×2600	1100×2800	1212×3400	1300×3800	1612×4400	1800×4800	2000×5000	2100×5400	2400×5500
重量（T）	0.8	1.1	2.5	3.4	4.2	4.9	6.5	7.3	8.7
供暖面积	1200	1800	3000	4200	6000	9000	12000	18000	24000
设计燃料	生物质颗粒、秸秆、木块
